详细说明

卡口系列

  • 商品说明
  • 产品参数
塞式防水透气阀,俗称呼吸器，本产品采用本公司与合作伙伴联合开发eptfe膜材，通过热熔焊技术把此防水透气膜焊接在TPV材质上，TPV具有密封效果，确保塞入安装孔内密封，让焊接上的防水透气膜发挥防水透气效果。bece8f2c7dd834a4ab5bca1ceb7d8be7_2N93Ig_ETHmCn6tCxDdR1w.jpg

主要特点：

　　离开液面迅速恢复透气。

　　安装方便，成本低。

　　橡胶垫设计安装方便。

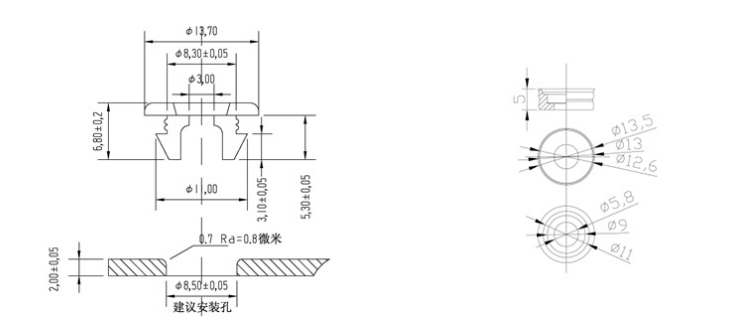

安装指南

　　1、安装位置及安装孔的设计

　　安装孔的位置优先选择侧面垂直于地面，防水透气阀水平安装，其次选择底部安装，切忌容易被雨水、尘灰等物体覆盖的位置。以免被覆盖物挡住防水透气膜微孔。

　　塞式防水透气阀也有各种形式，安装都是靠支撑体的弹性进行密封，通过手按装入被保护的设备内。

　　按入时的压强因各款不同而不同。

　　安装按入后目检检查是否扣稳设备壳壁上。

　　按扣时注意不能拉撕防水透气膜，不能受力在防水透气膜。


系列序号物料编码阀体材质安装方式膜型号特性透气量防水等级圆/六角型盖型号颜色牙长安装接口特点规格书
阀类





ml/min@
70mbar
mm

mm


塑胶塞式系列1LD-FSS-130H67Φ9.0TPV塞式13疏水60IP67






2LD-FSS-130H67Φ10.0TPV塞式13疏水60IP67






3LD-FSS-130H67Φ12.0TPV塞式13疏水60IP67






塑胶直插系列4LD-FNZ-26WB67/Φ7PA66直插式26疏水60IP67孔径7圆型W白色
Φ7
下载规格书
5LD-FNN-26WB67/Φ7PA66扭卡式26疏水60IP67孔径7多边型W白色
Φ7
下载规格书
塑胶扭卡系列6LD-FNK-250H67/Φ6.4PA66卡扣式25疏水260IP67对边16六角型0黑色
Φ6.4
下载规格书
7LD-FNK-250L67/Φ6.4PA66卡扣式25疏水260IP67对边16六角型0灰色
Φ6.4
下载规格书
8LD-FNK-250L67/M10PA66卡扣式25疏水260IP67对边16六角型0灰色
Φ10.0
下载规格书
金属螺纹套筒安装系列9LD-FCL-26WBD7/M40*1.5黄铜螺纹式26疏水8250IP67对边44六角型W白色
M40*1.5
下载规格书
10LD-FCL-26WBZ7/M32*1.5黄铜螺纹式26疏水6250IP67对边36六角型W白色
M32*1.5
下载规格书
11LD-FCL-26WBZ7/M20*1.5黄铜螺纹式26疏水2150IP67对边22六角型W白色
M20*1.5
下载规格书
12LD-FCL-26WBZ7/M16*1.5黄铜螺纹式26疏水1375IP67对边20六角型W白色
M16*1.5
下载规格书
13LD-FCL-26WCZ7/M16*1.5黄铜螺纹式26疏水1375IP67对边20六角型W铜本色
M16*1.5
下载规格书
14LD-FCL-26WBZ7/M16*2.0黄铜螺纹式26疏水1375IP67对边20六角型W白色
M16*2.0
下载规格书
15LD-FVL-96WV65/M12*1.5铝螺纹式96疏水6300IP65对边17六角型W铝本色
M12*1.5
下载规格书
16LD-FVL-26WVD7/M12*1.5铝螺纹式26疏水260IP67对边16六角型W铝本色
M12*1.5
下载规格书
17LD-FVL-26WV67/M12*1.5铝螺纹式26疏水260IP67对边16六角型W铝本色
M12*1.5
下载规格书
18LD-FCL-26WC67/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W铜本色
M12*1.5
下载规格书
19LD-FCL-26WCD7/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W铜本色
M12*1.5
下载规格书
20LD-FCL-26WH67/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W黑色
M12*1.5
下载规格书
21LD-FCL-26WB67/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W白色
M12*1.5
下载规格书
22LD-FCL-26WB67/M12*1.75黄铜螺纹式26疏水260IP67对边16六角型W白色
M12*1.75
下载规格书
23LD-FCL-26WBD7/M12*1.75黄铜螺纹式26疏水260IP67对边16六角型W白色
M12*1.75
下载规格书
24LD-FCL-26WHD7/M12*1.75黄铜螺纹式26疏水260IP67对边16六角型W黑色
M12*1.75
下载规格书
25LD-FCL-26WBD7/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W白色
M12*1.5
下载规格书
26LD-FCL-26WBD7/M12*1.25黄铜螺纹式26疏水260IP67对边16六角型W白色
M12*1.25
下载规格书
27LD-FGL-26WGD7/M12*1.5不锈钢螺纹式26疏水260IP67对边16六角型W钢本色
M12*1.5
下载规格书
28LD-FGL-26WHD7/M12*1.5不锈钢螺纹式26疏水260IP67对边16六角型W黑色
M12*1.5
下载规格书
29LD-FGL-26WBD7/M12*1.5不锈钢螺纹式26疏水260IP67对边16六角型W白色
M12*1.5
下载规格书
30LD-FCL-26WHD7/M12*1.5黄铜螺纹式26疏水260IP67对边16六角型W黑色
M12*1.5
下载规格书
31LD-FCL-33WBD7/M12*1.5黄铜螺纹式33疏水260IP67对边16六角型W白色
M12*1.5
下载规格书
32LD-FCL-26WBD7/M10*1.0黄铜螺纹式26疏水260IP67对边14六角型W白色
M10*1.0
下载规格书
33LD-FCL-26WBD7/M10*1.0黄铜螺纹式26疏水260IP67对边14六角型W白色
M10*1.0
下载规格书
34LD-FCL-26WB67/M10*1.0黄铜螺纹式26疏水260IP67对边14六角型W白色
M10*1.0
下载规格书
35LD-FCL-26WBD7/M10*1.25黄铜螺纹式26疏水260IP67对边14六角型W白色
M10*1.25
下载规格书
36LD-FVL-26WVD7/M10*1.0铝螺纹式26疏水260IP67对边14六角型W铝本色
M10*1.0
下载规格书
37LD-FCL-26WBD7/M8*1.0黄铜螺纹式26疏水60IP67对边12六角型W白色
M8*1.0
下载规格书
38LD-FCL-26WB67/M8*1.0黄铜螺纹式26疏水60IP67对边12六角型W白色
M8*1.0
下载规格书
39LD-FCL-26WH67/M8*1.0黄铜螺纹式26疏水60IP67对边12六角型W黑色
M8*1.0
下载规格书
40LD-FCL-26WHD7/M8*1.0黄铜螺纹式26疏水60IP67对边12六角型W黑色
M8*1.0
下载规格书
41LD-FCL-26WHD7/M8*1.0黄铜螺纹式26疏水60IP67对边12六角型W黑色
M8*1.0
下载规格书
42LD-FCL-26WH67/M5*0.8黄铜螺纹式26疏水60IP67对边10六角型W黑色
M5*0.8
下载规格书
43LD-FCL-26WHD7/M5*0.8黄铜螺纹式26疏水60IP67对边10六角型W黑色
M5*0.8
下载规格书
44LD-FCL-26WB67/M5*0.8黄铜螺纹式26疏水60IP67对边10六角型W白色
M5*0.8
下载规格书
45LD-FCL-26WBD7/M5*0.8黄铜螺纹式26疏水60IP67对边10六角型W白色
白色
下载规格书
46LD-FGL-26WGD7/M5*0.8不锈钢螺纹式26疏水60IP67对边10六角型W本色
M5*0.8
下载规格书
47LD-FGL-26WBD7/M5*0.8不锈钢螺纹式26疏水60IP67对边10六角型W白色
M5*0.8
下载规格书
金属螺纹一字刀安装系列48LD-FCL-27WHD7/M12*1.5黄铜螺纹式27疏水260IP67直径16圆型W黑色
M12*1.5
下载规格书
49LD-FCL-27WB67/M12*1.75黄铜螺纹式27疏水260IP67直径16圆型W白色
M12*1.75
下载规格书
50LD-FCL-22WBD7/M12X1.75黄铜螺纹式22疏水260IP67直径16圆型W白色
M12*1.75

51LD-FCL-27WHD7/M12X1.75黄铜螺纹式27疏水260IP67直径16圆型W黑色
M12*1.75

52LD-FCL-27WB67/M12*1.5黄铜螺纹式27疏水260IP67直径16圆型W白色
M12*1.5
下载规格书
53LD-FCL-27WBD7/M12*1.25黄铜螺纹式27疏水260IP67直径16圆型W白色
M12*1.25
下载规格书
54LD-FCL-27WBD7/M12*1.0黄铜螺纹式27疏水260IP67直径16圆型W白色
M12*1.0
下载规格书
55LD-FGL-27WGD7/M12*1.5不锈钢螺纹式27疏水260IP67直径16圆型W钢本色
M12*1.5
下载规格书
螺纹一字刀安装系列56LD-FGL-27WHD7/M12*1.5不锈钢螺纹式27疏水260IP67直径16圆型W黑色
M12*1.5
下载规格书
57LD-FCL-27WHD7/M12*1.5黄铜螺纹式27疏水260IP67直径16圆型W黑色
M12*1.5
下载规格书
金属螺纹一字刀安装系列58LD-FGL-27WBD7/M12*1.5不锈钢螺纹式27疏水260IP67直径16圆型W白色
M12*1.5
下载规格书
59LD-FCL-27WBD7/M12*1.5黄铜螺纹式27疏水260IP67直径16圆型W白色
M12*1.5
下载规格书
60LD-FCL-27WHD7-11/M5*0.8黄铜螺纹式27疏水60IP67直径11圆型W黑色
M5*0.8
下载规格书
系列序号物料编码阀体材质安装方式膜型号特性透气量防水等级圆/六角型盖型号颜色牙长安装接口特点规格书
阀类





ml/min@
70mbar
mm

mm


金属螺纹一字刀安装系列61LD-FCL-27WBD7-11/M5*0.8黄铜螺纹式27疏水60IP67直径11圆型W白色
M5*0.8
下载规格书
62LD-FCL-27WCD7-8/M5*0.8黄铜螺纹式27疏水60IP67直径8圆型W铜本色
M5*0.8
下载规格书
63LD-FGL-27WGD7-8/M5*0.8不锈钢螺纹式27疏水60IP67直径8圆型W本色
M5*0.8
下载规格书
64LD-FGL-27WHD7-8/M5*0.8不锈钢螺纹式27疏水60IP67直径8圆型W黑色
M5*0.8
下载规格书
65LD-FCL-27WBD7-8/M5*0.8黄铜螺纹式27疏水60IP67直径8圆型W白色
M5*0.8
下载规格书
66LD-FCL-27WG67M4×0.7不锈钢螺纹式26疏水40IP67直径8圆型W白色
M4*0.7
下载规格书
67LD-FCL-27WB67M4×0.7黄铜螺纹式26疏水40IP67直径8圆型W白色
M4*0.7
下载规格书
68LD-FGL-22WG67M4×0.7不锈钢螺纹式22疏水70IP67直径8圆型W白色
M4*0.7
下载规格书
金属手拧系列69LD-FCL-27WB67-N/M12*1.75黄铜螺纹式27疏水260IP67直径18圆型W白色
M12*1.75
下载规格书
塑胶螺纹套筒安装系列70LD-FNL-210H67/M16*2.0PA66螺纹式21疏水2400IP67对边19六角型0黑色
M16*2.0
下载规格书
71LD-FNL-210H67/M16*1.5PA66螺纹式21疏水2400IP67对边19六角型0黑色
M16*1.5
下载规格书
72LD-FNL-210H67/G1/4PA66螺纹式21疏水2400IP67对边19六角型0黑色
G1/4-19
下载规格书
73LD-FNL-210L67/M16*2.0PA66螺纹式21疏水2400IP67对边19六角型0灰色 　
M16*2.0
下载规格书
74LD-FNL-210L67/M16*1.5PA66螺纹式21疏水2400IP67对边19六角型0灰色
M16*1.5
下载规格书
75LD-FNL-210L67/G1/4PA66螺纹式21疏水2400IP67对边19六角型0灰色
G1/4-19
下载规格书
76LD-FNL-260H67/M16*2.0PA66螺纹式26疏水748IP67对边19六角型0黑色
M16*2.0
下载规格书
77LD-FNL-260H67/M16*1.5PA66螺纹式26疏水748IP67对边19六角型0黑色
M16*1.5
下载规格书
78LD-FNL-260H67/G1/4PA66螺纹式26疏水748IP67对边19六角型0黑色
G1/4-19
下载规格书
79LD-FNL-260L67/M16*2.0PA66螺纹式26疏水748IP67对边19六角型0灰色
M16*2.0
下载规格书
80LD-FNL-260L67/M16*1.5PA66螺纹式26疏水748IP67对边19六角型0灰色
M16*1.5
下载规格书
81LD-FNL-26MHD7/M12*1.25PA66螺纹式26疏水260IP67对边16六角型M黑色
M12*1.25
下载规格书
82LD-FNL-26MLD7/M12*1.25PA66螺纹式26疏水260IP67对边16六角型M灰色
M12*1.25
下载规格书
83LD-FNL-21WBZ7/M10*1.0PA66螺纹式22疏水1820IP67对边16六角型0白色
M10*1.0
下载规格书
84LD-FNL-21WHZ7/M10*1.0PA66螺纹式22疏水1820IP67对边16六角型0黑色
M10*1.0
下载规格书
85LD-FNL-21WBD7/M10*1.0PA66螺纹式22疏水1820IP67对边16六角型0白色
M10*1.0
下载规格书
86LD-FNL-21WHD7/M10*1.0PA66螺纹式22疏水1820IP67对边16六角型0黑色
M10*1.0
下载规格书
87LD-FNL-26WBC7/M5*0.8PA66螺纹式26疏水60IP67对边10六角型W白色
M5*0.8
下载规格书
88LD-FNL-26WHC7/M5*0.8PA66螺纹式26疏水60IP67对边10六角型W黑色
M5*0.8
下载规格书
89LD-FNL-26WBD7/M5*0.8PA66螺纹式26疏水60IP67对边10六角型W白色
M5*0.8
下载规格书
90LD-FNL-26WHD7/M5*0.8PA66螺纹式26疏水60IP67对边10六角型W黑色
M5*0.8
下载规格书
塑胶手拧系列91LD-FNL-27WB67/M5*0.8PA66螺纹式26疏水60IP67直径12圆型W白色
M5*0.8
下载规格书
塑胶帽式系列92LD-FAM-22WH67/Φ8PA66帽式22疏水836IP67孔径8圆型W黑色
Φ8
下载规格书
93LD-FAM-22WHD7/Φ8PA66帽式22疏水836IP67孔径8圆型W黑色
Φ8
下载规格书
94LD-FSS-130H67/Φ8.5TPV塞式13疏水60IP67孔径8.5圆型W黑色
Φ8.5
下载规格书
95LD-FSU-130H67/Φ8.5PU塞式13疏水60IP67孔径8.5圆型W黑色
Φ8.5
下载规格书
